Инженерная инфраструктура центра обработки данных занимает значительную часть объекта. Помимо серверных залов, в состав ЦОД входят помещения с кабельными трассами, трубопроводами охлаждения, вентиляционными системами, насосным оборудованием, распределительными устройствами и резервными источниками питания.

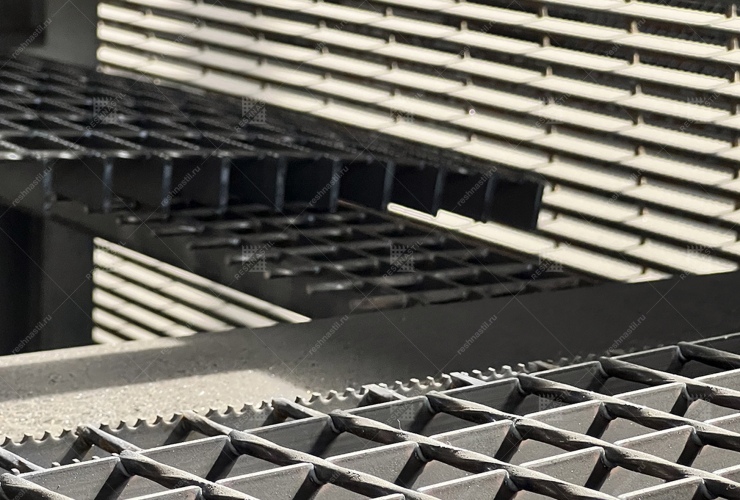

Для перемещения персонала и доступа к этим системам используют решетчатый настил. Он позволяет организовать проходы и рабочие площадки над коммуникациями, не перекрывая циркуляцию воздуха и сохраняя возможность осмотра пространства под конструкцией.
Где размещают настильные конструкции
Решетчатый настил применяют на технических этажах, в инженерных галереях, на переходах между оборудованием, вокруг насосных групп и в зонах размещения трубопроводной арматуры. Также из него выполняют площадки возле чиллеров, вентиляционных установок, трансформаторов и дизель-генераторов.
На открытых участках настил используют для кровельных площадок, наружных лестниц и переходных мостиков. Через ячейки проходят дождь и талая вода, поэтому поверхность меньше задерживает осадки, чем сплошной металлический лист.
Исполнение подбирают для каждого участка отдельно. Конструкция внутри сухого помещения и настил возле наружного оборудования могут отличаться высотой несущей полосы, размером ячейки и защитным покрытием.
Работа в условиях плотной компоновки
Технические зоны ЦОД отличаются высокой плотностью коммуникаций. Трубопроводы, кабельные лотки, опоры и воздуховоды располагаются близко друг к другу, поэтому секции редко имеют простую форму.
В конструкции предусматривают вырезы под трубы, стойки, кабельные трассы и элементы оборудования. Их положение должно быть точно привязано к монтажным чертежам. Даже небольшое отклонение может помешать установке секции и потребовать подрезки на объекте.
Особое внимание уделяют направлению несущих полос. Они должны опираться на проектные балки. Ошибка в ориентации снижает жесткость настила и может привести к повышенному прогибу.
Доступ к коммуникациям
Инженерные системы дата-центра регулярно осматривают, ремонтируют и модернизируют. Поэтому площадка не должна перекрывать доступ к оборудованию и трассам ниже уровня прохода.
Настил разбивают на отдельные секции, часть из которых делают съемными. Это позволяет открыть нужный участок без демонтажа всей площадки. Размеры элементов выбирают так, чтобы их можно было безопасно перемещать в стесненных условиях.
При этом каждая секция должна быть надежно закреплена. Свободно лежащий настил может смещаться, вибрировать и создавать шум.
Нагрузки в технических зонах
Основная нагрузка создается персоналом, однако при ремонте на площадке могут размещаться инструмент, запасные части и переносные механизмы. Возле оборудования возможны локальные нагрузки, превышающие обычную пешеходную нагрузку.
Несущую способность определяют с учетом длины пролета, размера ячейки, параметров несущей полосы и схемы опор. На участках с тележками дополнительно учитывают нагрузку от колес, которая передается на небольшую площадь.
Защита от влаги и коррозии
На технических этажах возможны конденсат и локальные утечки из систем охлаждения. Кровельные и наружные площадки постоянно подвергаются воздействию осадков и перепадов температуры.
Для таких условий настил защищают горячим цинкованием. Покрытие должно сохраняться на кромках, в сварных соединениях и местах крепления. После подрезки или сверления поврежденные участки необходимо восстановить.
В зонах, где на поверхность может попадать вода или техническая жидкость, применяют противоскользящее исполнение.
Маркировка и проектирование
На крупном объекте многие секции имеют похожие размеры, но отличаются положением вырезов. Поэтому каждому элементу присваивают обозначение, соответствующее схеме раскладки. Маркировка ускоряет монтаж и снижает вероятность ошибки.
Для изготовления недостаточно указать только общую площадь технической зоны. Производителю нужны размеры секций, расположение опор и вырезов, направление несущих полос, тип креплений и требования к покрытию.
Компания «Решнастил» изготавливает решетчатый настил для инженерных и технических зон центров обработки данных по проектной документации заказчика. При производстве учитываются компоновка коммуникаций, расчетные нагрузки, условия эксплуатации и требования к монтажу.
