Центр обработки данных представляет собой не только машинные залы со стойками серверного оборудования. В состав объекта входят системы электроснабжения и охлаждения, дизель-генераторные установки, трансформаторные подстанции, технические этажи, кровельные площадки, инженерные галереи и наружные переходы. Для доступа к оборудованию и безопасного перемещения персонала на таких участках применяют металлический решетчатый настил.
Его не следует путать с фальшполом, который устраивают непосредственно в серверных помещениях. Решетчатые конструкции используют главным образом там, где требуется прочная рабочая поверхность с небольшим собственным весом, свободным прохождением воздуха и возможностью отвода воды или технологических жидкостей.
Технические этажи и инженерные галереи
Инженерная инфраструктура ЦОД включает большое количество трубопроводов, кабельных трасс, воздуховодов, запорной арматуры и контрольно-измерительных приборов. Часть коммуникаций размещают на отдельных технических этажах или в галереях, доступ к которым необходим для регулярных осмотров и ремонта.

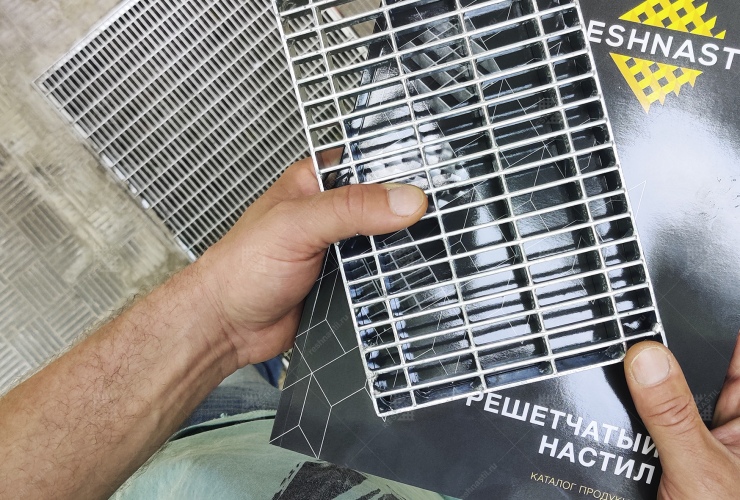

Решетчатый настил используют для формирования проходов и площадок над коммуникациями. Открытая структура не перекрывает циркуляцию воздуха, позволяет визуально контролировать пространство под настилом и не препятствует работе вентиляционных систем.
Секции можно проектировать с вырезами под трубы, кабельные лотки, опоры и другие элементы. При этом важно заранее определить расположение несущих балок и направление несущих полос. Ошибки на этом этапе могут привести к необходимости дорабатывать изделия непосредственно на объекте.
Площадки возле холодильного оборудования
Работа серверов сопровождается значительным тепловыделением, поэтому система охлаждения является одной из основных инженерных систем дата-центра. В зависимости от проекта в неё могут входить чиллеры, градирни, насосные станции, теплообменники и другое оборудование.
Для обслуживания агрегатов требуются площадки, переходы и лестницы. Решетчатый настил подходит для таких участков благодаря тому, что не задерживает воду и не создаёт сплошного препятствия для воздушных потоков. Это особенно важно при размещении оборудования на кровле или на открытой территории.
При наружной эксплуатации учитывают воздействие осадков, перепады температуры и возможность образования наледи. Для снижения риска скольжения применяют настил с противоскользящими элементами, а для защиты стали от коррозии обычно предусматривают горячее цинкование.
Энергетическая инфраструктура ЦОД
Дата-центр должен сохранять работоспособность при перебоях внешнего электроснабжения. Поэтому на объекте предусматривают резервные источники питания, дизель-генераторные установки, аккумуляторные помещения, распределительные устройства и трансформаторное оборудование.
Решетчатый настил применяют для устройства проходов вокруг агрегатов, площадок перед шкафами и участков доступа к обслуживаемым узлам. Конструкция позволяет организовать рабочую поверхность над кабельными трассами и другими коммуникациями, не перекрывая к ним доступ.
При подборе настила необходимо учитывать не только вес людей, но и возможное размещение инструмента, переносного оборудования и демонтируемых деталей. На отдельных участках могут возникать локальные нагрузки, которые значительно выше обычной пешеходной нагрузки.
Кровельные площадки и переходы
На кровле ЦОД часто располагается значительная часть инженерного оборудования. Для перемещения между агрегатами устраивают переходные мостики, рабочие площадки и лестничные марши.
Сплошной металлический лист на таких участках может задерживать снег и дождевую воду. Решетчатый настил пропускает осадки через ячейки, поэтому поверхность быстрее освобождается от воды. Одновременно снижается ветровая нагрузка на площадки и ограждения.
Размер секций выбирают с учётом схемы опор и возможности их подъёма на кровлю. Слишком крупные элементы сложнее транспортировать и устанавливать в условиях ограниченного пространства. Разбивка настила на рациональные модули упрощает монтаж и последующую замену отдельных участков.
Наружные лестницы и эвакуационные маршруты
Решетчатые ступени и площадки применяют на наружных лестницах, ведущих к техническим зонам, кровельному оборудованию и вспомогательным сооружениям. Открытая поверхность меньше накапливает загрязнения и осадки, чем сплошное покрытие.
Для лестниц особенно важны одинаковая геометрия ступеней, надёжное крепление и противоскользящее исполнение передней кромки. Конструкция должна сохранять устойчивость при постоянном движении персонала и воздействии внешней среды.
При проектировании эвакуационных путей параметры настила, лестничных маршей и ограждений определяются требованиями проекта. Самостоятельная замена предусмотренного материала на другой тип настила без проверки расчётов недопустима.
Зоны обслуживания насосов и трубопроводной арматуры
Насосные группы и трубопроводные узлы нередко располагаются ниже уровня основного прохода или внутри плотно скомпонованных технических помещений. Решетчатый настил позволяет устроить рабочую площадку над трубопроводами, сохранив доступ к оборудованию снизу.
Отдельные секции можно сделать съёмными, чтобы при ремонте не разбирать всю конструкцию. Для этого необходимо заранее определить границы демонтируемых участков и расположение креплений. Секция должна сниматься без повреждения соседних элементов и защитного покрытия.
В местах возможных утечек открытая поверхность не даёт жидкости скапливаться на проходе. Однако под настилом необходимо предусмотреть организованный сбор и отвод воды или технологических составов.
Как заложить настил в проект ЦОД
Области применения решетчатого настила должны определяться на стадии проектирования инженерных и металлических конструкций. Простого указания общей площади недостаточно. Для изготовления нужны размеры секций, расположение опор, направление несущих полос, форма вырезов, тип креплений и требования к защитному покрытию.
Отдельно учитывают условия каждого участка. Настил на внутреннем техническом этаже и конструкция возле кровельного чиллера работают в разной среде, поэтому могут отличаться размером ячейки, высотой несущей полосы и исполнением поверхности.
Компания «Решнастил» изготавливает решетчатый настил, ступени и элементы площадок для инженерной инфраструктуры центров обработки данных по проектной документации заказчика. Конструкции выпускаются с учётом геометрии объекта, расчётных нагрузок, условий монтажа и дальнейшего обслуживания оборудования.
